DESIGN DATA

  • 사용유체(Fluid)
    : 압축공기 (Compressed Air)
    입구압력(Inlet Pressure) 7bar
    최대사용압력
    (Max Working Pressure)    		 9.7bar
    차압(Differential Pressure) 0.2bar
  • 최대입구온도(Max. Inlet Temp) 60℃
    최저입구온도(Min.Intet Temp) 5℃


FLOW DIAGRAM

OPTION

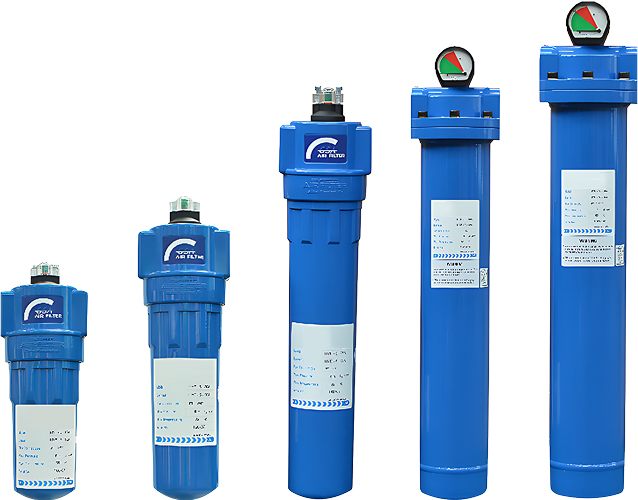

HYF series

DPI
SUS Material
OVER SIZE
SUS Material
SUS
MATERIAL
SUS Material
HIGH
PRESSURE
High Pressure
모델 입자 제거 최대 오일 캐리오버 (20℃) 최대 온도 ΔP (건식/습식) 교환 기준 색상 재질
HYE-40 40µm - 65℃ 0.05 / 0.15 - White PE
HYE-5 5µm - - 0.05 / 0.15 - White PE
HYE-1 1µm 1 ppm - 0.15 / 0.3 - Red Borosilicate
HYE-0.1 1µm 0.1 ppm 54℃ 0.15 / 0.3 Red / 6M White Borosilicate
HYE-0.01 1µm 0.01 ppm - 0.15 / 0.3 - Yellow Borosilicate
HYE-0.01F 1µm 0.01 ppm - 0.15 / 0.3 - White Borosilicate
모델 유량 (Nm³/min) SCFM 엘리먼트 접속 크기 A (mm) 크기 B (mm) 중량 (kg)
HYF-15A 1.0 35 1 PT 15A 105 270 1.5
HYF-20A 1.9 67 1 PT 20A 105 310 1.5
HYF-25A 3.4 120 1 PT 25A 105 435 1.5
HYF-40A(AL) 9.05 320 1 PT 40A 128 490 3.6
HYF-40A 10.0 353 1 PT 40A 144 700 12.0
HYF-50A(AL) 19.8 699 1 PT 50A 170 730 7.2
HYF-50A 14.0 494 1 PT 50A 185 930 21.0
HYF-65A(AL) 26.0 918 1 PT 65A 170 933 11.2
HYF-65A 28.0 989 2 FLG 65A 550 1143 88.0
HYF-80A 42.0 1483 3 FLG 80A 550 1143 103.0
HYF-100A 70.0 2472 5 FLG 100A 600 1180 120.0
HYF-125A 84.0 2996 6 FLG 125A 700 1251 170.0
HYF-150A 112.0 3955 8 FLG 150A 700 1251 180.0
HYF-200A 196.0 6922 11 FLG 200A 1000 2367 300.0
  1. 스테인레스 스틸 필터도 제작 가능합니다.
  2. 엘리먼트 모델을 선정하실 때에는 필터의 모델 기호인 HYF를 HYE로 사용해 주시면 됩니다.
    (예) HYF - 40 - 15A → HYE - 40 - 15A
  3. HYF-50A 이상 모델의 엘리먼트 사양은 동일(HYE-□-50A)하며, 개수로 구분됩니다.
  4. 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.
  1. Stainless steel filter available for customer made.
  2. Our filter element model name is "HYE".
    ex) HYF - 40 - 15A → HYE - 40 - 15A
  3. HYE-□-50A is commonly used for bigger than HYF-50A filters.
  4. The specifications can be changed without notice to improve the quality.

CHARACTERISTICS

  • 필터 내부 아노다이징 처리로 부식방지 (Protecting the corrosion by Anodizing of filter internal)

  • 필터 하부 압력제거장치 부착으로 점검 용이 (Easy maintenance by using pressure relief cock)

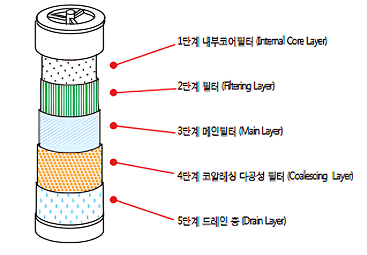

  • 필터레이어 엘리먼트 사용으로 여과 효율 우수 (High filtering efficiency by using multi-layers)

  • 사이클론 방식을 채용으로 유수분의 분리 효율 극대화 (Oil and water separation efficiency to be optimized by Cyclone operation)

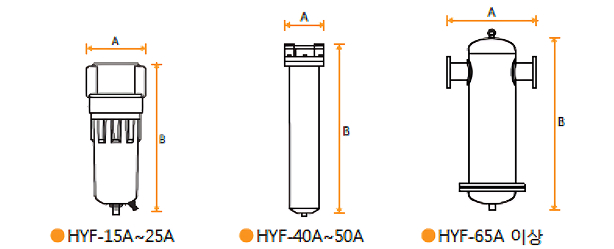

DIMENSION
