DESIGN DATA

  • 사용유체(Fluid)
    : 압축공기 (Compressed Air)
    입구압력 (Inlet Pressure) 7bar
    최대사용압력
    (Max Working Pressure)    		 9.7bar
    차압 (Differential Pressure) 0.3bar
  • 입구온도 (Inlet Temp) 2℃ ~ 60℃
    주위온도 (Ambient Temp) 2℃ ~ 40℃
    최대입구온도 (Max. Inlet Temp) 80℃

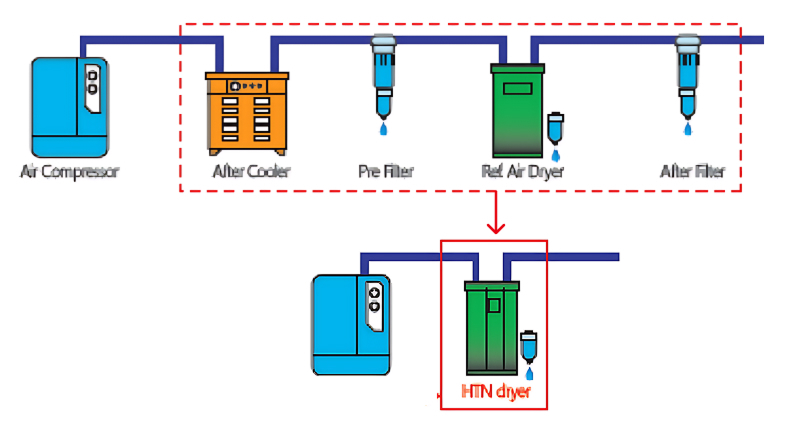

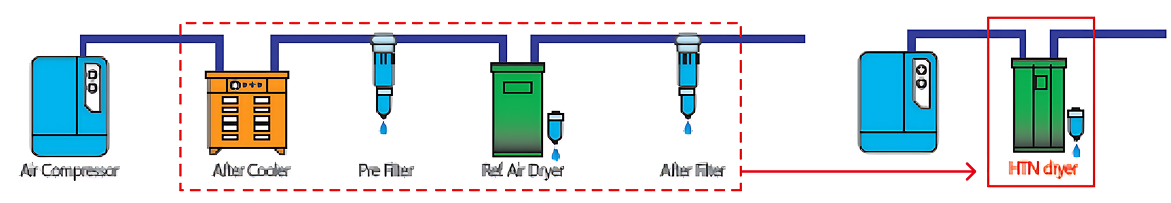

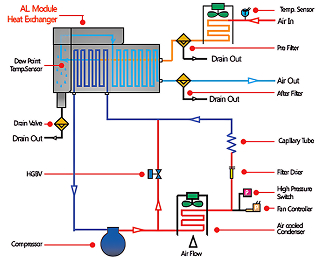

FLOW DIAGRAM

OPTION

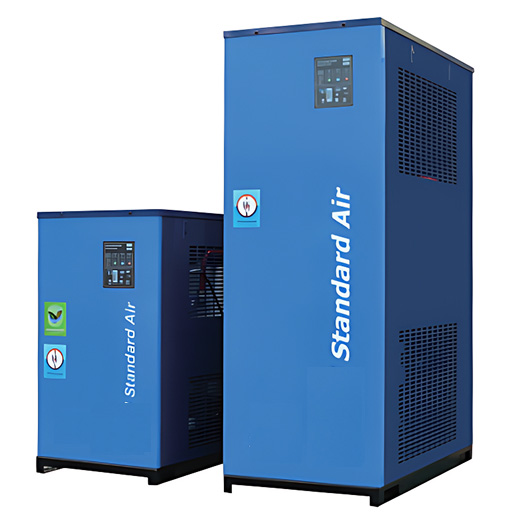

HYD-HTN series

SUS
MATERIAL
SUS Material
HIGH
PRESSURE
High Pressure
적용 공기압축기 범위
Air Compressor		 처리유량
Flow Rate		 전류값
Current		 내장필터 Inner Filter
엘리먼트 Element 		전력량
Consumption		 크기
Dimensions		 무게
Weight
HP Nm³/min A μm / ppm Size kW A mm B mm C mm kg
5 0.7 2.0 5, 1 15A 0.35 427 644 775 56
7 1.0 2.1 5, 1 15A 0.36 427 644 775 56
10 1.4 2.2 5, 1 15A 0.37 427 644 775 56
15 1.9 2.3 5, 1 20A 0.38 453 703 1,079 75
20 2.7 2.6 5, 1 20A 0.44 453 703 1,079 75
30 3.9 5.1 5, 1 25A 1.07 455 875 1,262 85
50 6.7 7.6 5 40A 1.49 502 1,002 1,577 155
50 6.7 7.6 5, 1 40A 1.49 502 1,002 1,577 170
75 10.5 9.7 5 40A 2.08 503 1,148 1,652 220
75 10.5 9.7 5, 1 40A 2.08 503 1,148 1,652 235
100 14.2 5.5 5 50A 2.82 559 1,289 1,737 245
100 14.2 5.5 5, 1 50A 2.82 559 1,289 1,737 265
  1. 20마력 이하의 경우 R-134A 이상의 기종은 R-22, R-407C의 냉매를 사용하며
    기타 대체 냉매 사양(R-404A, R-410A)도 주문 제작 가능합니다.
  2. 전기사양은 HYD-75HTN이하의 경우 220V/1Ph/60Hz이며,
    그 이상의 모델은 380V/3Ph/60Hz 입니다.
  3. 전기 사양이 다를 경우 주문 제작 가능합니다.
  4. 처리 유량은 60Hz일 때 용량입니다.
  5. 사양에서 제시된 이상의 대형 기종도 가능합니다.
  6. 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.
  1. R-134A refrigerant on models HYD-5N~20N and R-22, R-407C refrigerant on models HYD-30 and above. Upon request for R-404A or R-410A refrigerant.
  2. HYD-75HTN and below are based on 220V/1Ph/60Hz.
    Other model is based on 380V/3Ph/60Hz.
  3. Other electric power is available.
  4. Above flow rate is based on 60Hz.
  5. Upon request, customized engineering product is available.
  6. The specifications can be changed without notice to improve the quality.

HYD-HYN CHARACTERISTICS

FACTOR

  • Temp Factor
    55°C 1.10
    60°C 1.00
    65°C 0.84
    70°C 0.73
    75°C 0.63
    80°C 0.55


    입구온도 Inlet Temperature
    Press Factor
    5 0.89
    6 0.94
    7 1.00
    8 1.04
    9 1.06
    10 1.09


    입구압력 Inlet Pressure (bar)
    Temp Factor
    27°C1.05
    32°C1.00
    37°C0.92
    40°C0.82
    45°C0.76
    50°C0.69


    주위온도 Ambient Temperature
    Temp Factor
    2°C1.00
    3°C1.01
    5°C1.04
    7°C1.09
    10°C1.22



    노점 Dew Point
    Temp Factor
    50Hz0.85
    60Hz1.00






    전기사양 Frequency (HZ)
