DESIGN DATA

  • 사용유체(Fluid)
    : 압축공기 (Compressed Air)
    입구압력(Inlet Pressure) 7bar
    최대사용압력
    (Max Working Pressure)    		 16bar
    차압(Differential Pressure) 0.2bar
  • 입구 온도(Inlet Temp) 2℃ ~ 28℃
    주위온도(Ambient Temp) 2℃ ~ 28℃
    최대입구온도(Max. Inlet Temp) 70℃

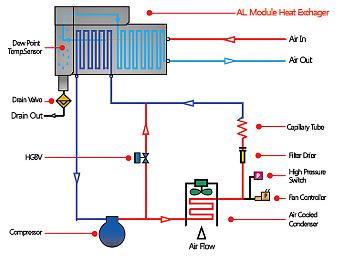

FLOW DIAGRAM

OPTION

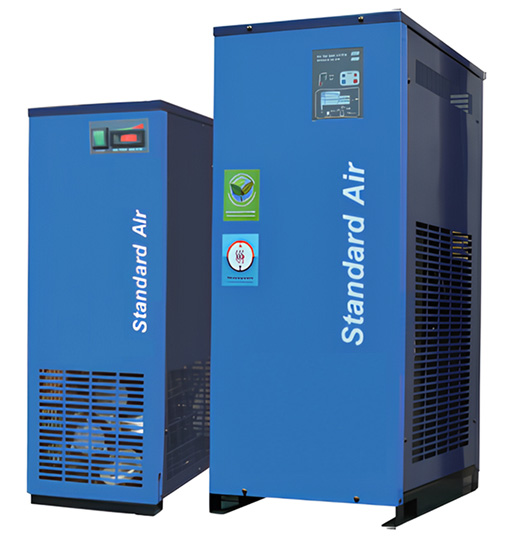

HYD-N series

SUS
MATERIAL
SUS Material
HIGH
PRESSURE
High Pressure
적용 공기압축기 범위
Air Compressor		 처리유량
Flow Rate		 전류값
Current		 전원
Power Supply		 전력량
Consumption		 크기
Dimensions		 무게
Weight
HP Nm³/min A V / Ph / Hz kW A mm B mm C mm kg
50.51.80.3224755772336
70.81.90.3324755772336
101.02.00.3424755772336
151.52.10.3542850870945
202.62.4220/1/600.4142850870945
303.94.81.0135865886466
506.76.61.3540870895289
7510.59.11.954587981,045120
10014.24.3380/3/602.574588581,145126
  1. 20마력 이하의 경우 R-134A 이상의 기종은 R-22, R-407C의 냉매를 사용하며,
    기타 대체 냉매 사양(R-404A, R-410A)도 주문 제작 가능합니다.
  2. 처리 유량은 60Hz일 때 용량입니다.
  3. 전기 사양이 다를 경우 주문 제작 가능합니다.
  4. 사용 압력이 16bar 이상은 주문 제작 가능합니다.
  5. 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.
  1. R-134A refrigerant on models HYD-5N~20N and R-22, R-407C refrigerant on models HYD-30 and above. Upon request for R-404A or R-410A refrigerant.
  2. Above flow rate is based on 60Hz.
  3. Other electric power is available.
  4. Upon request for above 16bar.
  5. The specifications can be changed without notice to improve the quality.

FACTOR

  • Temp Factor
    27°C 1.46
    33°C 1.20
    38°C 1.00
    43°C 0.85
    48°C 0.73
    53°C 0.63
    58°C 0.55
    63°C 0.48
    68°C 0.42
    70°C 0.40


    입구온도 Inlet Temperature
    Press Factor
    40.84
    50.90
    60.95
    71.00
    81.03
    91.06
    101.09
    111.11
    121.13
    131.15
    141.17
    151.18
    입구압력 Inlet Pressure (bar)
    Temp Factor
    27°C1.05
    32°C1.00
    37°C0.92
    40°C0.82
    45°C0.76
    50°C0.69






    주위온도 Ambient Temperature
    Temp Factor
    2°C1.46
    3°C1.20
    5°C1.00
    7°C0.85
    10°C0.73







    노점 Dew Point
    Temp Factor
    50Hz0.85
    60Hz1.00










    전기사양 Frequency (HZ)

DIMENSION

DESIGN DATA

  • 사용유체(Fluid)
    : 압축공기 (Compressed Air)
    입구압력(Inlet Pressure) 7bar
    최대사용압력
    (Max Working Pressure)    		 16bar
    차압(Differential Pressure) 0.2bar
  • 입구 온도(Inlet Temp) 2℃ ~ 38℃
    주위온도(Ambient Temp) 2℃ ~ 38℃
    최대입구온도(Max. Inlet Temp) 70℃

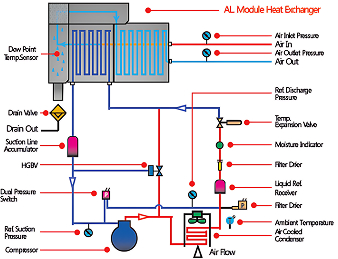

FLOW DIAGRAM

OPTION

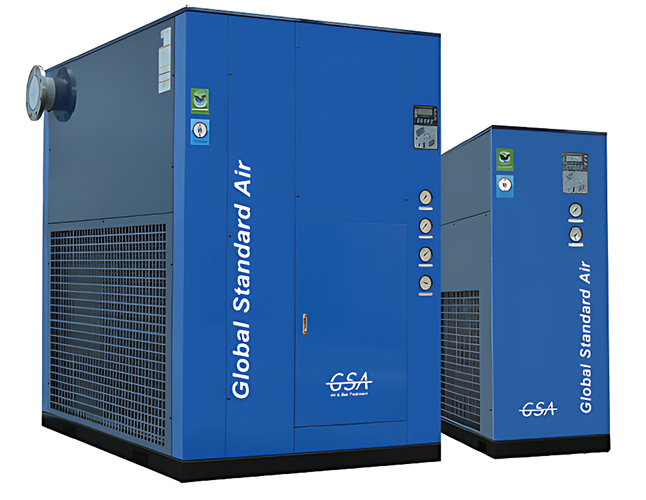

HYD-N series

SUS
MATERIAL
SUS Material
HIGH
PRESSURE
High Pressure
MODEL 접속구경
Connection
(mm)		 적용 공기압축기 범위
Air Compressor
(HP)		 처리유량
Flow Rate
(Nm³/min)		 전류량
Current
(A)		 전원
Power Supply
(V / Ph / Hz)		 전력량
Consumption
(kW)		 크기
Dimensions (mm)		 무게
Weight
(kg)
A B C
HYD - 150N PT 65A 150 21.0 5.5 3.18 565 1,005 1,330 172
HYD - 200N FLG. 80A 200 30.0 8.1 4.18 550 1,200 1,447 240
HYD - 250N FLG. 100A 250 39.0 11.0 5.18 700 1,200 1,580 260
HYD - 300N FLG. 100A 300 47.0 11.5 380 / 3 / 60 6.08 700 1,200 1,580 270
HYD - 400N FLG. 100A 400 56.0 19.6 10.23 800 1,591 1,915 600
HYD - 500N FLG. 150A 500 66.0 25.0 13.05 1,200 1,800 1,830 940
HYD - 600N FLG. 150A 600 85.0 31.2 15.45 1,200 1,800 1,830 1,100
HYD - 800N FLG. 200A 800 120.0 39.6 22.20 1,500 1,900 1,915 1,200
  1. 전 기종 R-22, R-407C의 냉매를 사용하며, 기타 대체 냉매 사양(R-404A, R-410A)도 주문 제작 가능합니다.
  2. 처리 유량은 60Hz일 때의 용량입니다.
  3. 전기 사양이 다를 경우 주문 제작 가능합니다.
  4. 사용 압력이 16bar 이상일 경우 주문 제작 가능합니다.
  5. 사양에서 제시된 이상의 대형 기종도 제작 가능합니다.
  6. HYD-500N 이상 모델의 In/Out 배관은 스테인레스 재질입니다.
  7. HYD-800N 이상 모델은 콘덴서 분리형으로 제작합니다.
  8. 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.
  1. R-22, R-407C refrigerant on all models. Upon Request for R-404A or R-410A refrigerant.
  2. Above flow rate is based on 60Hz.
  3. Other electric power is available.
  4. Upon request for above 16bar.
  5. Upon request, customized engineering product is available.
  6. In/Out piping material of HYD-500N and above is stainless steel.
  7. HYD-800N and above is external condenser type.
  8. The specifications can be changed without notice to improve the quality.

FACTOR

  • Temp Factor
    28°C 1.46
    33°C 1.20
    38°C 1.00
    43°C 0.85
    48°C 0.73
    53°C 0.63
    58°C 0.55
    63°C 0.48
    68°C 0.42
    70°C 0.40


    입구온도 Inlet Temperature
    Press Factor
    40.84
    50.90
    60.95
    71.00
    81.03
    91.06
    101.09
    111.11
    121.13
    131.15
    141.17
    151.18
    입구압력 Inlet Pressure (bar)
    Temp Factor
    27°C1.05
    32°C1.00
    37°C0.92
    40°C0.82
    45°C0.76
    50°C0.69






    주위온도 Ambient Temperature
    Temp Factor
    2°C1.00
    3°C1.01
    5°C1.04
    7°C1.09
    10°C1.22







    노점 Dew Point
    Temp Factor
    50Hz0.85
    60Hz1.00










    전기사양 Frequency (HZ)

DIMENSION
