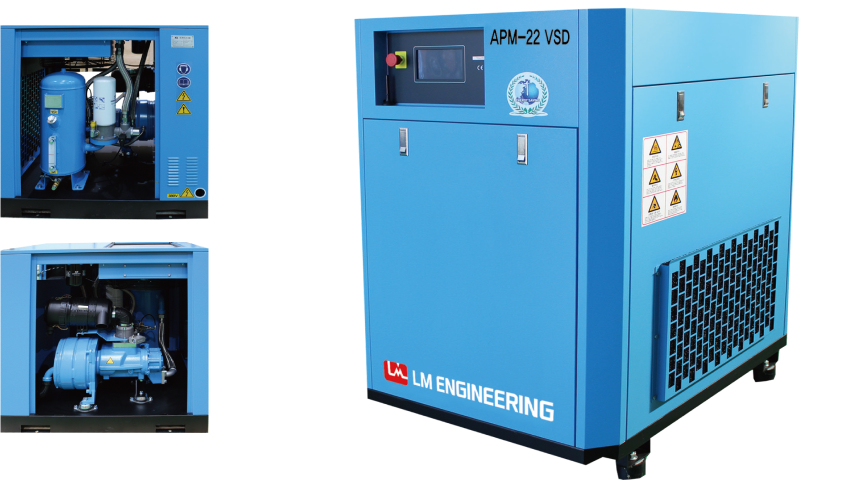

오일 인젝션 컴프레셔

APM Series / INVERTER COMPRESSOR

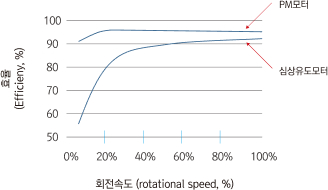

1. 영구자석 동기모터의 장점

고효율, 높은 역률

회전자 여자 손실을 없애고, 효율 2~3% 증대

37kW 영구자석 모터의 경우, 모터 최대 효율 96%

전기적 여자없는 회전자, 작은 인덕턴스, 높은 역률

비동기모터보다 5~7% 에너지 절감

냉각 쿨러 및 팬 정비, 청소 용이

2. 넓은 변속 범위

발전된 제어 기술을 이용

모터의 주파수 범위는 10~100%

무부하 구동, 무부하 에너지 절약

(30HP 380V = 4A 운전 가능)

(50HP 380V = 5A 운전 가능)

3. 저소음

합리적인 공간 적용과 자기장 설계

더욱 폭넓은 적용 범위 / 더욱 작은 운전 소음

4. 컴팩트한 구조, 작은 크기와 가벼운 무게

작은 크기, 높은 전력밀도의 영구자석 회전자

5. 큰 시동 토크

영구자석 동기모터의 시동 토크는 삼상유도전동기보다 최대 3배 크다

PM Moter 장점

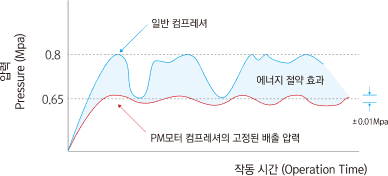

  • 고효율 및 에너지 절약

    회전자에 전류자가 흐르지 않아
    손실 없이, 적은 전력으로 기존 모터와 같은 출력 가능

  • 안정적인 구동

    부하 관계없이 동기속도
    회전하기 때문에 안정적인 구동 가능

  • 보수비용 절감

    소형 모터의 경우 베어링 그리스 교환이 힘듦
    PM 모터의 경우 온도 상승이 적어 그리스의 수명 증가로 베어링의 수명도 증가

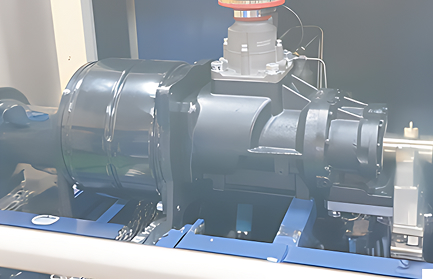

  • Air compressor

    공기단 압 설계: 0.3MPa~1.60MPa

    압축시 입기밸브 체적효율 ≥ 95%

    로터 직경 및 중심 거리: 대형

    저소비전력 : 에너지수준

    효율지수 1

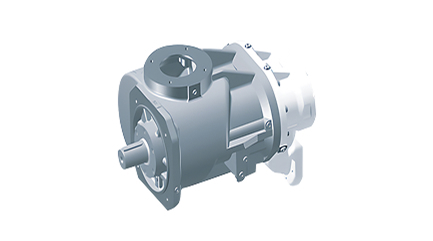

  • 에어엔드 (Air end)

    직접 구동: 변속기 비율 1:1

    저소음

    로터 재질: 특수탄소강 SAE1141

    에어엔드 베어링: SKF

    작업온도: MAX 115℃

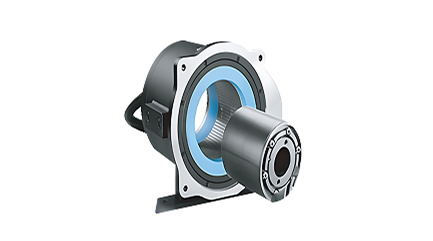

  • PM모터 (Permanent magnet motor)

    고효율 영구자석모터: 모터효율 ≥ 95%

    모터 냉각 방식: 오일 냉각

    보호 수준: IP65

    단열등급: F

    B등급 온도상승 평가
