인버터 VSD

VSD Series / INVERTER COMPRESSOR

  • 에너지 절약형 인버터 Compressor icon

    에너지 절약형 인버터 Compressor

    인버터로 Motor 회전수를 제어하며 동력을 최대한 절감하는 Energy Saving 제품

  • 인버터의 장점 icon

    인버터의 장점

    에너지 절감 효과

    Soft한 운전으로 기계적 충격 및 소음 감소

    Peak current 절감 → 기계 maintenance 비용 절감

    낮은 부하율에서의 고역률 제어

    PID 제어를 통한 정밀압력 컨트롤

  • 일반 압축기

    일반 압축기

  • VSD 압축기

    VSD 압축기

구조 및 특징

  • 공기량의 변동에 손실없이 대응

    소비 공기량에 따라 Motor의 회전속도가 변화하기 때문에 이상적인 전력비의 감소가 가능합니다.

    소비 공기량이 30% 이하에 이르면 리시버 탱크내의 압축공기를 Purge해서 동력을 감소시킵니다.

    또한, 자동운전 선택시 소비공기량이 감소하면 자동 ON-OFF기능에 의하여 Compressor가 정지합니다.

  • 정밀한 압력제어

    압력 변동폭 ±0.1kgf/cm² 이내의 정밀한 압력제어가 가능하므로 필요 최저 압력으로 운전이 가능하여
    불필요한 동력의 소모를 막아줍니다.

  • 최대의 에너지 절감

    고효율 인버터로 Motor 회전수 제어로 필요한 공기만 생산
    → 기동시 피크전력, 압력변동에 따른 전력손실을 방지, 최대의 에너지 절감이 가능합니다.

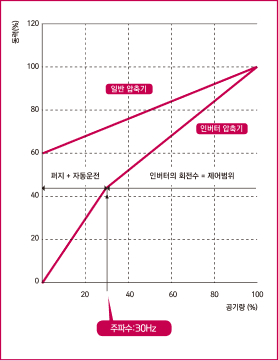

공기량 _ 동력의 관계

  • 공기량 _ 동력의 관계
  • 인버터 적용 원리

    인버터 적용 원리

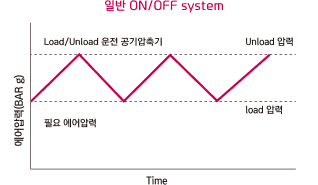

    기존 운전방식(Load/Unload운전)에서 Unload로
    불필요한 전력 손실이 발생합니다.

    공기 압축기는 부하 특성에 따라 인버터와 MICOM 컨트롤러를 사용합니다.

  • 인버터 적용 원리

    인버터 적용 원리

    인버터를 적용하여 필요한 부하량만큼 전동기의 회전속도를
    가변속하여 전력을 절감합니다.

    최저 주파수(30HZ) 운전시 흡입밸브 폐쇄로 전력 절감을 극대화합니다.

기동방식별 원리
